소음관리활동
소음발생 최소화
- 국내 최초의 알루미늄 전동차
- 기존 스테인리스 스틸 차량에 비해 약 20%의 경량화가 가능하여 소음 차단효과 향상
- 소음 및 진동의 최소화를 위한 궤도시설
- 열차 통행시 소음 및 진동을 흡수하기 위해 침목하부에 방진패드를 사용하였고 스폰지패드와 횡합패드를 국내 최초로 추가 설치하여 저소음 효과를 극대화
- 소음관리 목표치
| 구 분 | 관련기준 |
|---|---|
| 전동차내 소음 (역간 주행소음) |
80 dB(A) (도시철도 차량의 성능시험에 관한 기준) |
전동차 소음관리활동
- 전동차 차륜 관리로 소음발생 저감
- 전동차 정기검사시 차륜 삭정 및 차륜 그리이스 제거작업 시행
-

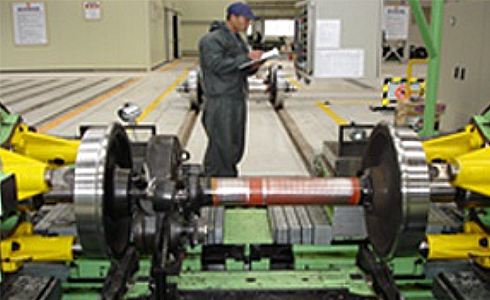

차륜 삭정
-

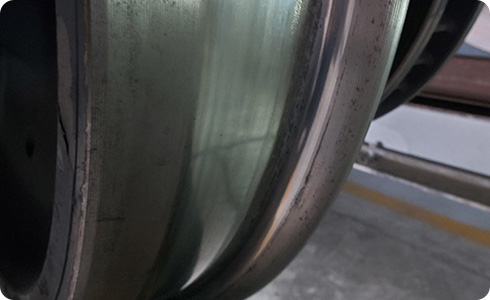

차륜 그리이스 제거작업
- 선로 곡선반경 및 레일도유기, 레일코팅시스템(RCS) 설치 운영
- 운영 현황
| 구 간 | 곡선반경(m) | 연장(m) | 레일 도유기 | |
|---|---|---|---|---|
| 형식 | 수량 | |||
| 남광주 ~ 문화전당 | 250 | 240 | 도유기(분출식) | 2 |
| 금남로5가 ~ 양동시작 | 250 | 445 | RCS(분사식) | 2 |
| 돌고개 ~ 농성 | 250 | 420 | RCS(분사식) | 2 |
| 350 | 520 | RCS(분사식) | 2 | |
| 송정공원 ~ 송정리 | 300 | 340 | RCS(분사식) | 2 |
- 분출식 도유기 : 곡선 외측 레일에 그리스(Grease)를 분출하여 소음 및 레일마모 저감
- 분사식 레일코팅시스템(RCS) : 고체 윤활재와 오일의 혼합액인 코팅액을 곡선 내외측 레일의 약 2m 구간에 분사 코팅하여
소음 저감
-

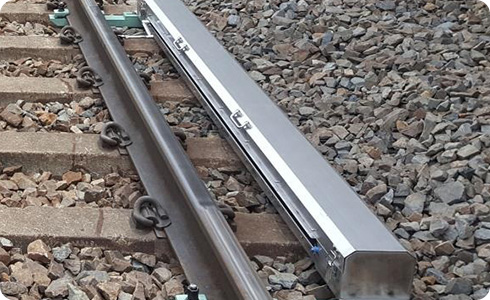

분출식 도유기
-

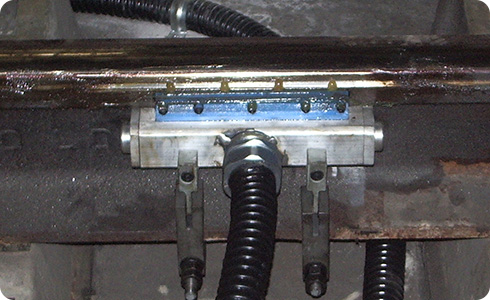

분사식 레일코팅시스템
- 궤도시설물 상시 유지보수를 통한 승차감 향상
| 작업내용 | 내 용 | |
|---|---|---|
| 궤도틀림검사 및 보수 | - 시행주기 : - 추진내용 : |
연 2회(상, 하반기) 레일의 궤간, 면, 줄, 수평, 평면성 검사 |
| 레일연마 공 사 |
- 시행주기 : - 추진내용 : |
곡선부-3년, 직선부-9년 기 발생한 레일결함제거 및 레일형상(profile) 복원하여 선로조건에 적합한 레일관리 |
| 소음 측정 | - 시행주기 : - 추진내용 : |
분기 1회 소음측정기로 열차 내에서 급곡선부 소음 측정 |
-

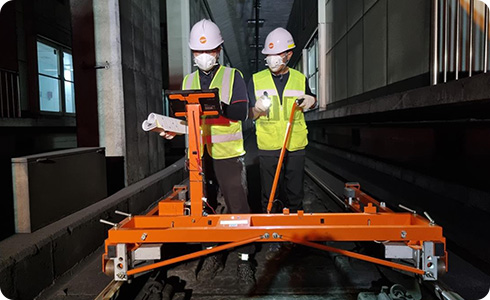

궤도틀림검사
-

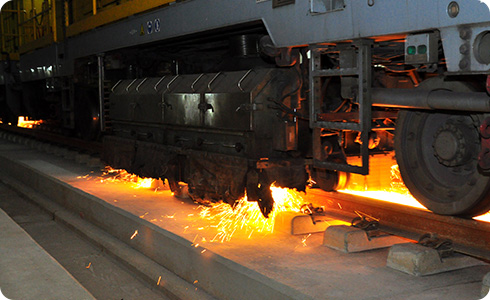

레일 연마
- 소음 및 진동의 최소화를 위한 궤도 시설물 보완
- 레일 하부에 충격 흡수용 레일패드 설치
- 침목 하부에 진동 저감용 방진상자 설치(방진패드+횡합띠) 설치
-

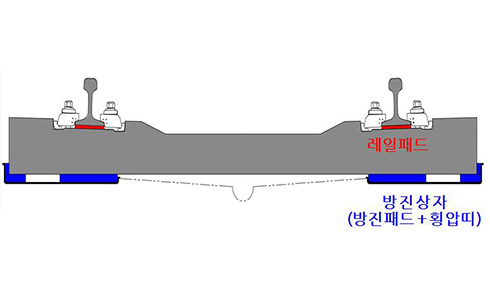

방진장치 체결도
